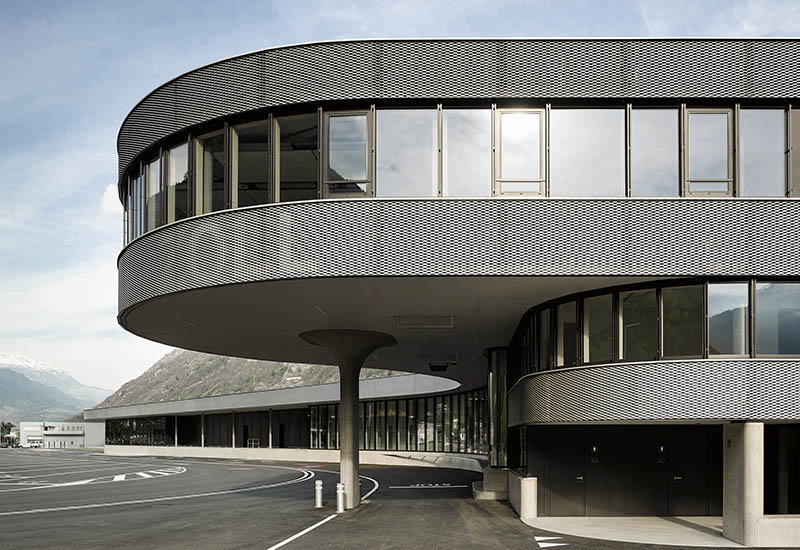

Das Besondere
Eine Betonstütze mit diesen Ausmassen und einem Gewicht von über 20 Tonnen zu produzieren, setzte eine durchdachte AVOR und geschicktes Engineering voraus. Die Ovalstütze mit dem markanten Betonpilz wurde überkopf in drei Schalungs- und Betonier-Etappen produziert. Das Einlegen der unzähligen Bewehrungseisen nach Bewehrungsplan und die anschliessenden Betonier-Vorgänge forderten das ganze Geschick und know-how der Betonwerker, überwacht von den verantwortlichen Ingenieuren.
Hoher Druck auf die Schalungen

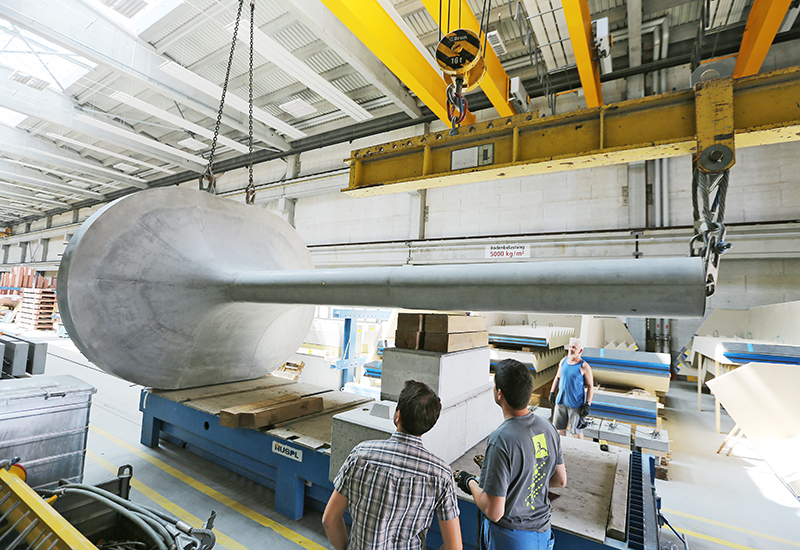

Dass der selbstverdichtende Beton einen enormen Druck auf die Schalungen ausüben würde, konnte berechnet werden. Dementsprechend wurden die Schalungen mit massiven Schraubverbindungen und tonnenschweren Betonblöcken belastet. Nach dem Ausschalen musste die Stütze für den Transport in die Horizontale gebracht werden. Mit den zwei Hallenkranen konnte die Stütze in der Luft gedreht werden.
Fakten
Bauherrschaft
Bundesamt für Bauten und Logistik (BBL), Bern
Architektur
Albrecht Architekten AG SIA, Brig
Die Baustelle

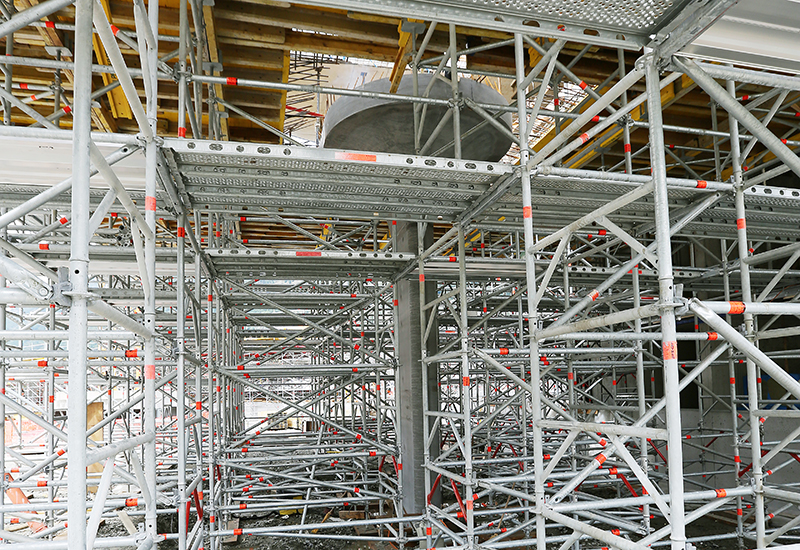

Die Planung und die Terminierung der Baustelle sah vor, dass alle Arbeiten unabhängig von der Stützenproduktion weiterlaufen müssen. Deshalb wurde im Dach und in der Decke der zweiten Etage eine Öffnung eingeplant, durch welche die Stütze beim Versetzen hinuntergelassen werden konnte. Zur Stützung des fortgeschrittenen Bauwerks im künftigen Eingangsbereich musste eine umfangreiche Gerüstkonstruktion erstellt werden.
Versetzen der Ovalstütze

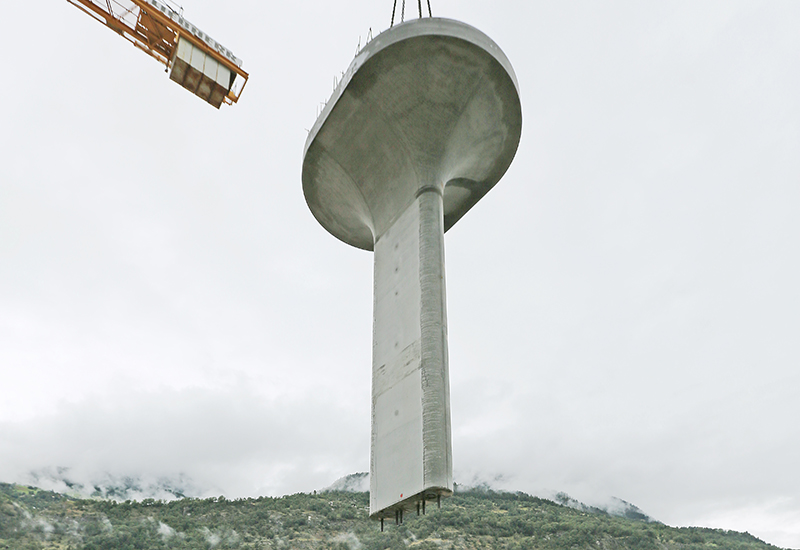

Mit einem Pneukran wurde die Stütze über die Öffnung im Dach gehoben und langsam nach unten gelassen. Die Gewichtsverteilung von unten wenig Gewicht und oben viel Gewicht verlangte von der Versetzmannschaft viel Fingerspitzengefühl, die Stütze exakt im Lot zu stabilisieren. Ebenso vom Kranführer, der die Last verschiedene Male wieder anheben musste, bis die Stütze exakt an ihrem Bestimmungsort stand und mit der Ortbetondecke verbunden und unverrückbar fixiert werden konnte.
Merkmale
Höhe der Stütze über alles 629 cm
Höhe des Ovalteils bis Übergang Pilz 466 cm
Dimension Betonpilz 400 x 290 cm
Nd = 7000 kN
Anprallkraft = Qd = 750 kN
Brandwiderstand R60
Leistungsumfang
Bemessung / Statik
Bemessung, inkl. Werkplanung und Detailbewehrungsplan
Projektkoordination (Planung und Produktion) und Einhaltung Liefertermin
Zeitplan von Auftragseingang bis Auslieferung
