Vorfabrizierte Betonplatten

Wohnüberbauung Chilenfeld, Arth SZ

Auf Wunsch des Bauherrn fertigen wir Balkonplatten nach Mass, mit Stahlprofilstützen oder vorgefertigten Stützen aus Beton. Die statischen Berechnungen für die Betonelemente und Befestigungsteile sind eine Dientleistung unserer Abteilung Engeneering.

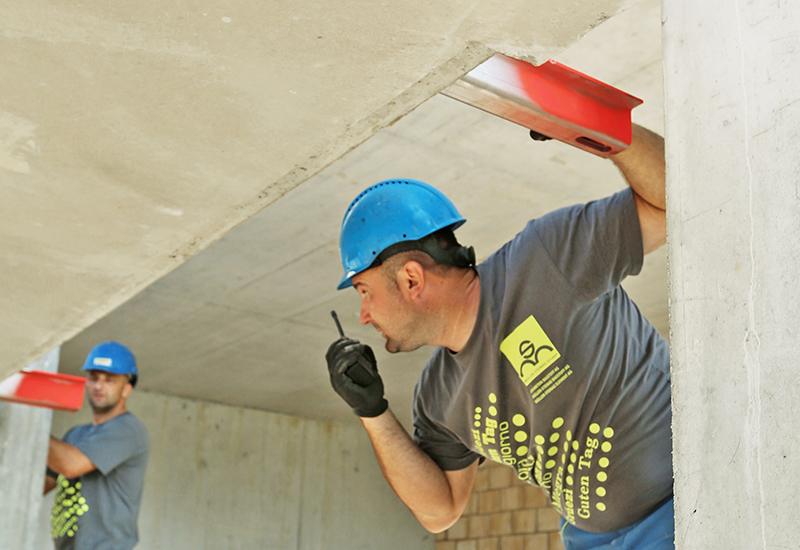

Das eingespielte Montage-Team der MÜLLER-STEINAG ELEMENT AG montiert die Betonfertigteile am Bau.

Das Objekt

Auf dem 9500 m² grossen Grundstück Kirchfeldstrasse 2–14 entsteht die Wohnüberbauung «Chilenfeld» mit 7 Mehrfamilienhäusern mit insgesamt 51 Wohnungen. Die Häuser sind so angeordnet, dass ein grosszügiger und parkähnlicher Freiraum mit Erholungs-, Spiel- und Grünflächen entsteht. Die Überbauung umfasst Häuser mit zwei und drei Vollgeschossen plus Attika. Der Fokus dieses Reports liegt auf Haus 10 mit drei Vollgeschossen und Attika.
Jedem Geschoss werden drei vorfabrizierte Balkonplatten mit anbetonierter Brüstung vorgehängt.

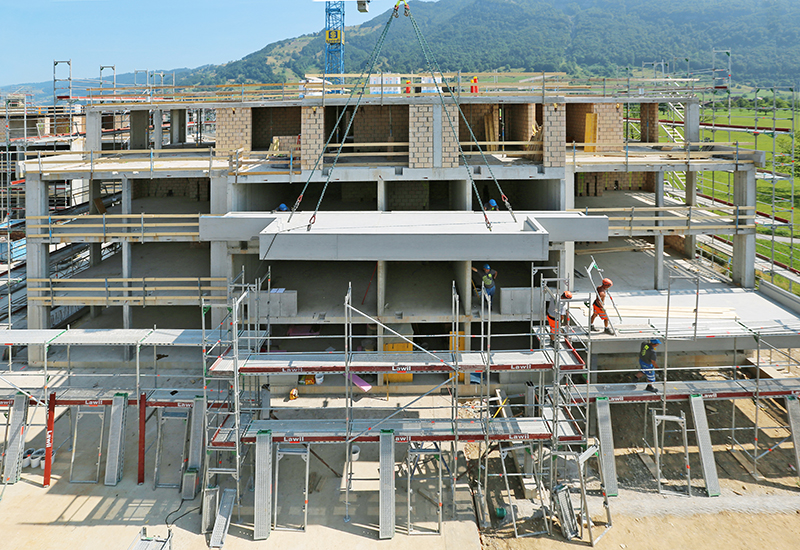

Balkonplatten Montage

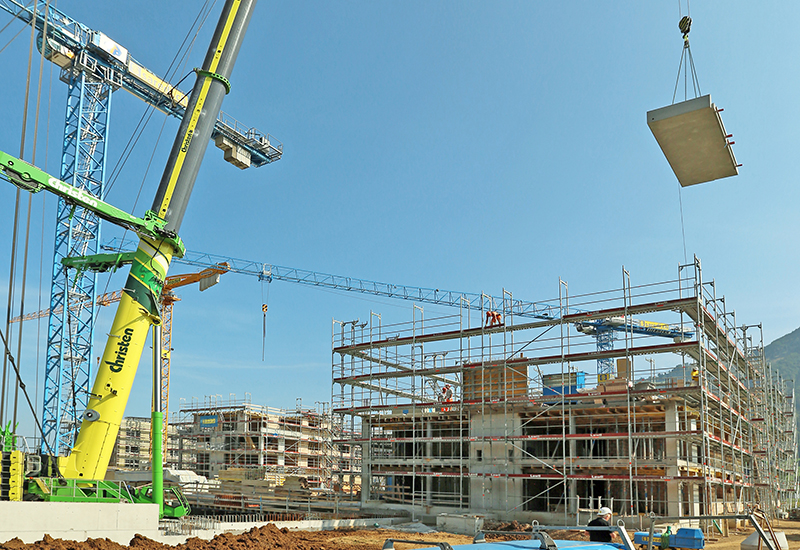

Montage der Elemente
Das Besondere

Die Abmessungen der Balkonplatten inkl. umlaufenden Betonbrüstungen in einem Guss erstellt, betragen bis 11.46 x 3.40 m und wiegen 22.25 to.
Die Montage erfolgte nach Rohbauende in jeweils einer Etappe pro Haus. Die Platten als Fertigelemente wurden inkl. werkseitig eingebauter Entwässerung und Elektrobauteilen produziert. Die fassadenseitige Befestigung wurde in der Zusammenarbeit mit unseren Befestigungsspezialisten ausgearbeitet.

Fakten

Totalunternehmer/Architektur
Curiger GU AG, Goldau SZ

Bauherr
ELTISO Immobilien AG, Rotkreuz ZG

Bauleitung
IMHOF Planung & Bauleitung GmbH, Ried Muotathal

Merkmale
  • Montagebau in Beton aus einer Hand: Engineering, Werkplanung, Herstellung, Lieferung und Montage durch die MÜLLER-STEINAG ELEMENT AG
  • 187 hochbelastbare Stützen
  • 48 Balkonplatten (Gewicht bis 22.25 Tonnen)
  • 8 Treppen ¼ gewendelt mit Zwischenpodest
  • 34 Treppen halbgeschossig, gerade
  • 17 Podestelemente
  • 198 m¹ Brüstungselemente
Leistungsumfang
  • Konzept, Engineering und Produktion der Balkonplatten
  • Bemessung / Statik der Balkonplatten und der Befestigung
  • Planung Logistik
  • Just-in-time-Lieferung inkl. Montage mit eigenem Personal
