Massgeschneiderte Balkonplatten für Wohnüberbauung Chilenfeld in Arth SZ

Das Objekt

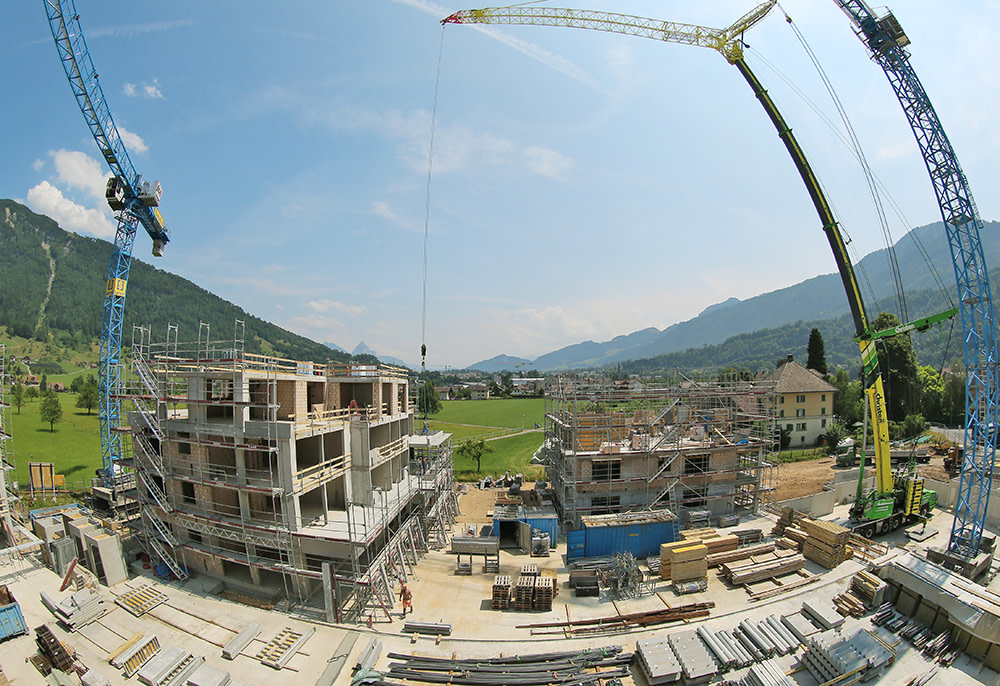

Auf dem 9500 m² grossen Grundstück Kirchfeldstrasse 2–14 entsteht die Wohnüberbauung «Chilenfeld» mit 7 Mehrfamilienhäusern mit insgesamt 51 Wohnungen. Die Häuser sind so angeordnet, dass ein grosszügiger und parkähnlicher Freiraum mit Erholungs-, Spiel- und Grünflächen entsteht. Die Überbauung umfasst Häuser mit zwei und drei Vollgeschossen plus Attika. Der Fokus dieses Reports liegt auf Haus 10 mit drei Vollgeschossen und Attika. Jedem Geschoss werden drei vorfabrizierte Balkonplatten mit anbetonierter Brüstung vorgehängt.

Das Besondere

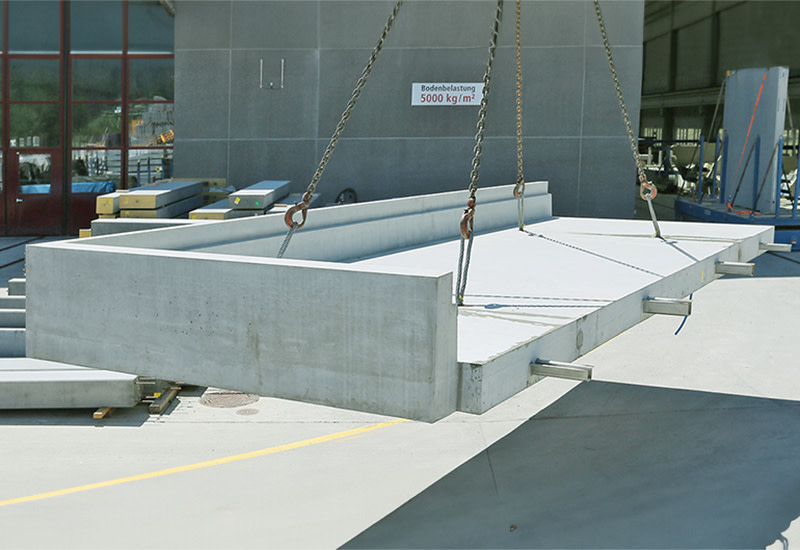

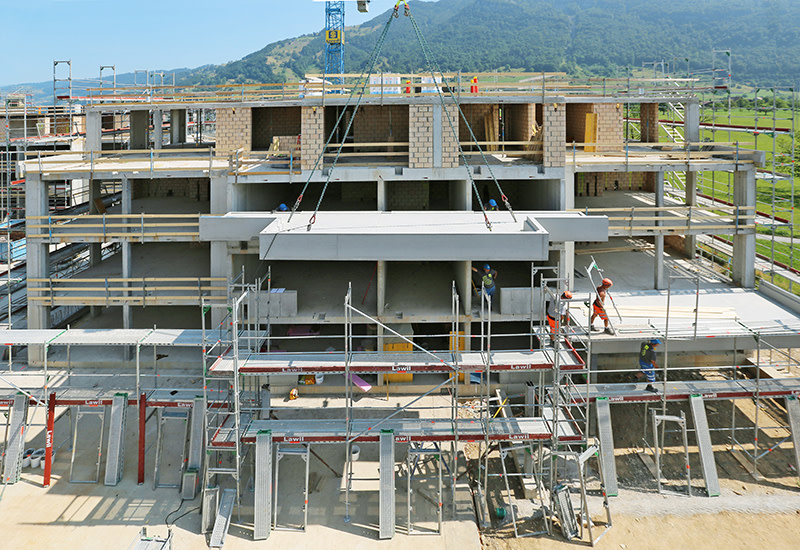

Die Abmessungen der Balkonplatten inkl. umlaufenden Betonbrüstungen in einem Guss erstellt, betragen bis 11,46 x 3,40 m und wiegen 22,25 to. Die Montage erfolgte nach Rohbauende in jeweils einer Etappe pro Haus. Die Platten als Fertigelemente wurden inkl. werkseitig eingebauter Entwässerung und Elektrobauteilen produziert. Die fassadenseitige Befestigung wurde in der Zusammenarbeit mit unseren Befestigungsspezialisten ausgearbeitet.

Merkmale

• Montagebau in Beton aus einer Hand: Engineering, Werkplanung, Herstellung, Lieferung und Montage durch die MÜLLER-STEINAG ELEMENT AG

• 187 hochbelastbare Stützen

• 48 Balkonplatten (Gewicht bis 22.25 Tonnen)

• 8 Treppen ¼ gewendelt mit Zwischenpodest

• 34 Treppen halbgeschossig, gerade

• 17 Podestelemente

• 198 m² Brüstungselemente
