Vorgespannte Betonelemente für die neue Brücke in Biel

Die alte Schüssbrücke beim Stadtpark stammt aus dem Jahr 1908, eine darauf gelegte Stahlbetonplatte aus dem Jahr 1978. Die detaillierte Untersuchung des Bauwerks auf Schäden und Mängel sowie die statische Beurteilung des Tragwerks haben ergeben, dass sich die Brücke insgesamt in einem sehr schlechten baulichen Zustand befindet.

Die Werkleitungen befinden sich in einem schlechten Zustand und können bei Hochwasser ein Abflusshindernis darstellen. Zudem entspricht die geringe Brückenbreite von 1,50 Metern nicht den Anforderungen an die gewünschte Nutzung durch den Fuss- und Veloverkehr.

Individuell vorgefertigte Brückenträger

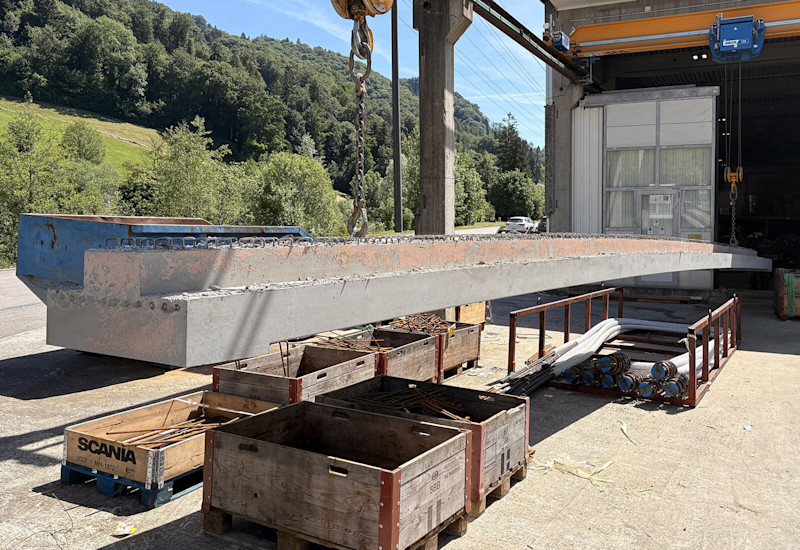

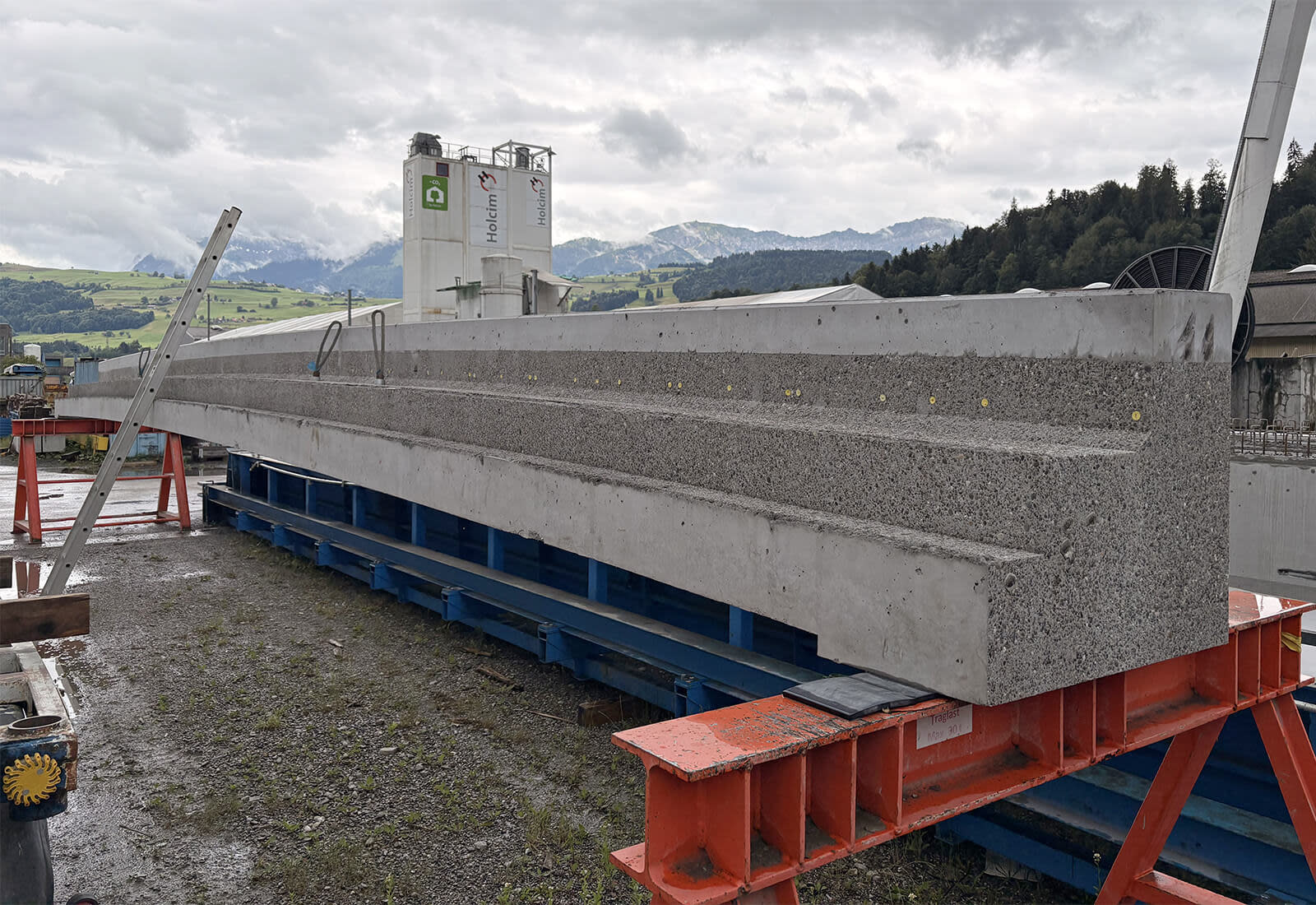

Für die neue Brücke fertigte MÜLLER-STEINAG ELEMENT drei vorgespannte Hutträger sowie zwei Randträger. Sämtliche Elemente weisen eine bogenförmige Überhöhung von rund 12 cm auf und wurden im Spannbettverfahren vorgespannt. Eine besondere Herausforderung stellten die beiden Randträger dar: Neben der Überhöhung in Längsrichtung erforderte ihr aussenseitig abgerundeter Querschnitt eine speziell angefertigte Schalung.

Dank der Vorfabrikation der Betonelemente konnte das Bauwerk schnell und wirtschaftlich realisiert werden. Gleichzeitig entfielen die Schalung für den Ortbeton sowie eine Spriessung während des Bauzustands. Die vorgefertigten Betonelemente ermöglichen eine langlebige und wartungsarme Brückenkonstruktion.

Die neue Brücke entspricht den Anforderungen des Hochwasserschutzes

Bei der Projektierung / Planung der neuen Brücke wurde ein besonderes Augenmerk auf die Hochwassersicherheit gelegt; Die Brückenunterseite wurde um 0,5 m angehoben, ausserdem wurde die Brückenplatte durch den Einsatz vorgespannter Kabel auf ein Minimum an Mächtigkeit reduziert. Sämtliche Leitungen wurden in der Brückenplatte verlegt, und die Brückenuntersicht wurde glatt und ohne auskragende Elemente gestaltet.

Wir freuen uns, etwas zu diesem tollen Projekt beigetragen zu haben und bedanken uns für den Auftrag.
