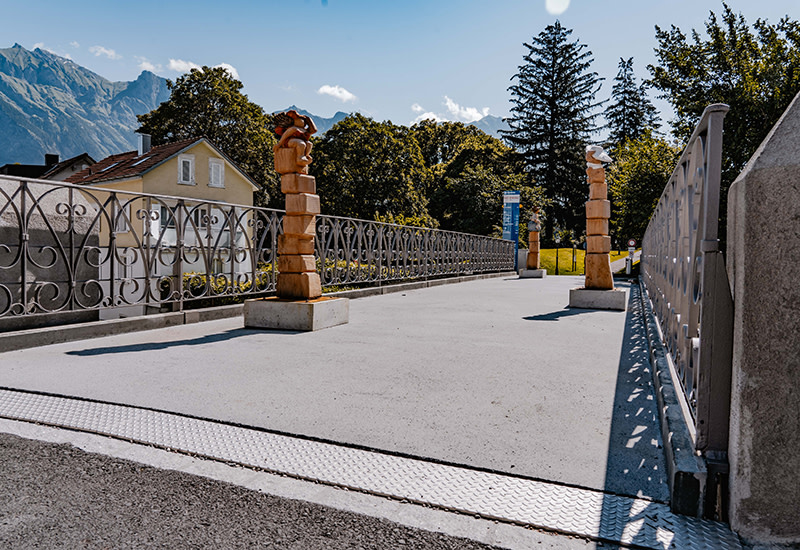

Die Brücke besteht aus acht Brückenelementen à je ca. 1200 kg. Die 10 Tonnen schwere Brücke ist 3,6 m breit und knapp 10 m lang. Sie besteht aus ca. 4,8 m3 Ultra-Hochleistungs-Faserverbund-Baustoff (UHFB).
Die Herstellung der Brücke hat verschiedene Herausforderungen mit sich gebracht. Die Formgenauigkeit war essenziell. Die Elemente wurden mittels Spannkabeln vorgespannt. Präzise eingelegte Rohre waren erforderlich, um die exakte Ausrichtung für das Spannkabel zu gewährleisten. Die Integration der recycelten Stirnbleche, welche direkt in die Brückenelemente einbetoniert wurden, war ebenso eine anspruchsvolle Aufgabe, die das Team der MÜLLER-STEINAG ELEMENT AG hervorragend gemeistert hat.
Aus statischen Gründen ist die Brücke unten «wellenförmig». Dafür wurde eine entsprechende Strukturmatrize bestellt und verwendet.
Zusätzlich wird nach dem Versetzen der Brückenelemente vor Ort ein UHFB-Belag (ca. 1,5 - 2 cm) aufgetragen. Eine Betonprüfung gemäß SIA 2052 wurde von einem akkreditierten Labor durchgeführt, um höchste Qualitätsstandards sicherzustellen. Zudem wurden alle Brückenplatten werkseitig auf deren Wasserdichtheit geprüft.
Die Brücke ist als innovative Konstruktion nicht nur ästhetisch ansprechend, sondern entspricht auch höchsten Qualitäts- und Sicherheitsstandards.
Download

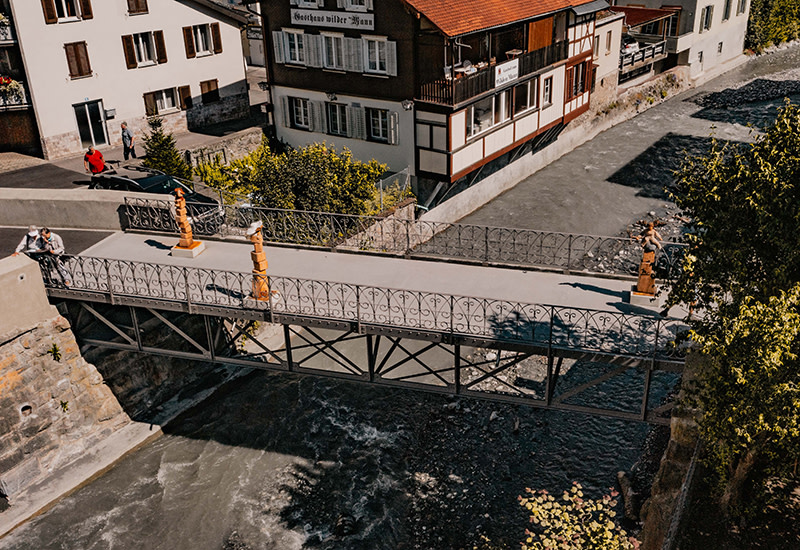

Objekt: Löwenbrücke, 7310 Bad Ragaz
Bauherr: Politische Gemeinde Bad Ragaz
Auftraggeber: Käppeli Bau AG, 7320 Sargans
Ingenieur: Conzett Bronzini Partner AG, 7000 Chur
