Complexe scolaire et sportif d’Oberarth: la rencontre de l’efficacité et de l’élégance d’une construction en béton

Situation de départ

Le collège d’Oberarth (MPS Oberarth) se répartit sur deux terrains, où se trouve le complexe scolaire de Stegweidli et celui de Bifang. Le collège d’Oberarth manquait de salles de classe, qu’il était impossible d’intégrer dans les bâtiments existants pour des raisons pédagogiques et architecturales.

La commune d’Arth, dont la population a fortement augmenté ces derniers temps suite à la construction de nouveaux bâtiments, avait un besoin urgent d’installations sportives et d’une salle de sport pour ses écoles. Le Conseil de district du canton de Schwyz et le Conseil municipal d’Arth ont décidé de réaliser ensemble un complexe scolaire et sportif sur les biens immobiliers de Stegweidli et de Bifang, appartenant au district.

Le Projet «Chip & Chap»

Le projet «chip & chap», élaboré par le bureau d’architectes BSS Architekten AG, Schwyz est sorti vainqueur de la seconde étape du concours. Le complexe scolaire et sportif est accessible par l’entrée actuelle de la Gotthardstrasse. Les installations sportives se trouvent dans la partie ouest, le complexe scolaire et sportif dans la partie est. Le projet vainqueur a surtout séduit par l’intégration prévue des nouveaux bâtiments dans le complexe scolaire existant, par la séparation nette entre enseignement et sport, par la simplicité des installations et par la transparence du design.

L'Objet

Le nouveau bâtiment se trouve au début de la rangée des bâtiments d’école de Stegweidli et de Bifang. Il forme une sorte d’articulation permettant d’intégrer intelligemment la vaste installation sportive à l’ouest du terrain, le gymnase venant clôturer les bâtiments d’école. Le Bifangweg a été déplacé et longe maintenant l’installation sportive extérieure.

Le foyer du complexe scolaire et sportif fait passer les visiteurs de l’entrée à la galerie des spectateurs, dont les gradins offrent une vue optimale sur l’ensemble de la surface et sur les événements se déroulant dans le hall. À gauche, bien visibles et clairement séparés de la partie scolaire, se trouvent la descente vers les vestiaires ainsi que les accès aux salles de sport. Les salles multifonctions sont disposées les unes à côté des autres pour assurer le degré de publicité nécessaire et permettre ainsi d’autres utilisations des lieux.

Les salles de classe, les salles de réunion, les salles des professeurs et les locaux de préparation sont situés aux deux étages supérieurs, réservés à l’enseignement. La salle de soutien intégratif (SI), les salles de niveau et le bureau des chefs d’équipes sont également abrités au premier et au second étage. Toutes les salles de classe, qui s’alignent le long de la façade extérieure, offrent une vue magnifique et bénéficient de beaucoup de lumière du jour et d’une aération naturelle.

Photo: BSS Architekten AG, Schwyz

En savoir plus sur le projet: BSS Architekten AG, Schwyz

Les poutres

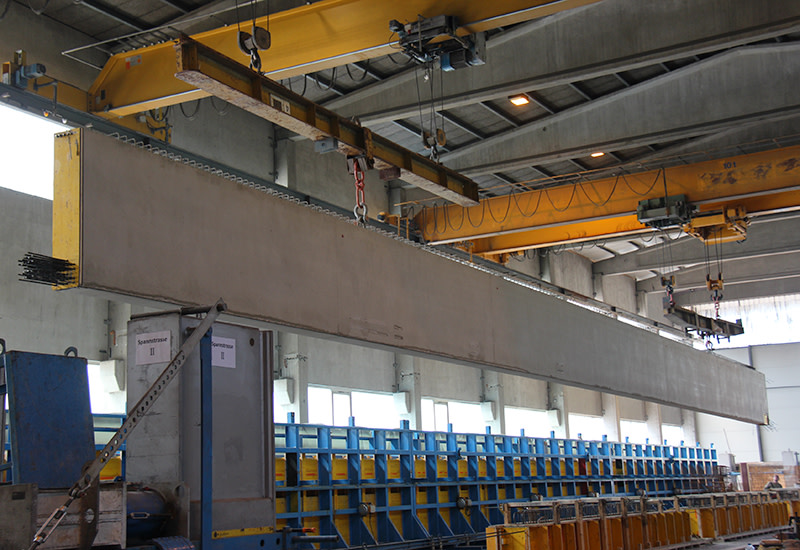

Les poutres fabriquées et livrées par MÜLLER-STEINAG ELEMENT AG constituent la structure porteuse principale du nouveau toit de la salle de sport. Selon les directives des architectes, la section transversale rectangulaire devait être aussi fine que possible. Pour répondre à ces exigences, des poutres de 1,60 m de haut ont été conçues avec une largeur minimale de seulement 34 cm. Un défi supplémentaire était de construire le nouveau bâtiment sans poteaux. Ces poutres fines doivent supporter la totalité de la surtension, ce qui n’a été possible que grâce à une précontrainte extrêmement forte de 6240 kN (équivalent à 624 tonnes) par poutre.

La précontrainte

La précontrainte a été réalisée au moyen de torons de précontrainte directement intégrés au béton.

Avec cette méthode de coffrage, la précontrainte est mesurée aussi bien pour la construction que pour l’état final et elle est installée en usine.

Aucun travail sur le chantier, comme la remise en tension et le jointoiement des câbles de tension, n’est plus nécessaire, ce qui permet de réduire considérablement les dépenses sur le chantier. Autre avantage: pas besoin de sous-étaiement pendant l’avancement du chantier, ce qui a encore facilité les travaux de construction. Une portance complète est assurée à tout moment.

Grâce à toutes les préparations en usine, il a été possible de réduire considérablement le temps nécessaire à l’avancement du gros œuvre. Les coûts liés à ce système sont en même temps moins importants que pour des systèmes de tension avec précontrainte a posteriori.

Particularité

L’ensemble des préparations a représenté l’un des défis à relever en termes de production, une précision maximale étant en effet exigée. Le coffrage et les torons ont dû être fabriqués et alignés au millimètre près.

Avec des poutres d’une telle finesse, le moindre écart dimensionnel entraîne un risque de déformation non prévue, en raison de la forte précontrainte.

Livraison et montage

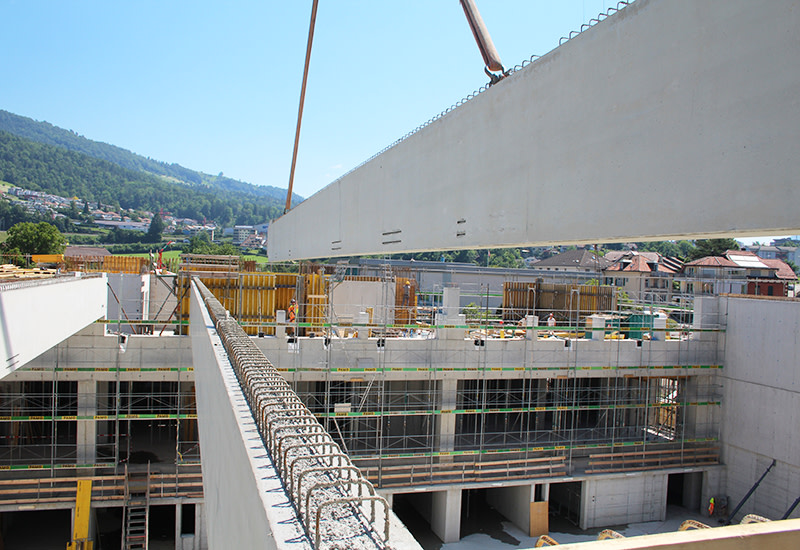

Les poutres ont été livrées just-in-time sur le chantier par des transporteurs lourds. Les éléments ont été transférés directement des camions. La préfabrication en usine a permis de réaliser et de terminer la livraison, montage inclus, en une journée et demie.

Direction de projet

Martin Bölk

Responsable de projet / Ingénieur civil FH Schachen
