Des dalles de balcon sur mesure pour le complexe d’immeubles d’habitation Chilenfeld, Arth (SZ)

L’objet

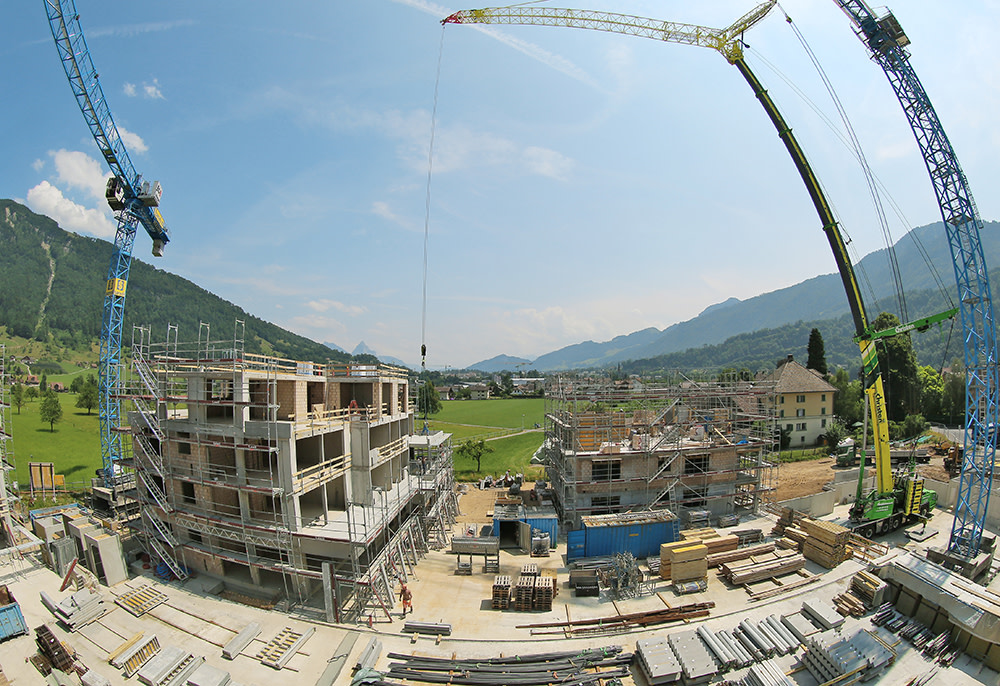

Sur le terrain de 9500 m² de la Kirchfeldstrasse 2-14, le complexe résidentiel «Chilenfeld» comprend 7 immeubles avec 51 appartements au total. Les bâtiments sont disposés de manière à créer un grand espace libre et analogue à un parc, avec des espaces de détente, de jeu et de verdure. Le lotissement comprend des bâtiments de deux et trois étages plus attique. Le présent rapport se concentre sur le bâtiment du n° 10, qui comporte trois étages et un attique. Trois dalles de balcon préfabriquées avec un parapet bétonné sont posées à chaque étage.

Particularité

Les dimensions des dalles de balcon, y compris les parapets le long en béton, sont coulées en une seule fois et mesurent jusqu’à 11,46 × 3,40 m et pèsent 22,25 tonnes. Le montage s’est fait après la fin du gros œuvre, en une seule étape par bâtiment. Les dalles en tant qu’éléments préfabriqués ont été produites, y compris le drainage et les composants électriques installés en usine. La fixation côté façade a été élaborée en collaboration avec nos spécialistes de la fixation.

Caractéristiques

• Un seul prestataire pour la préconstruction en béton: ingénierie, planification de l’ouvrage, fabrication, livraison et montage par MÜLLER-STEINAG ELEMENT AG

• 187 poteaux très robustes

• 48 dalles de balcon (poids jusqu’à 22,25 tonnes)

• 8 escaliers ¼ tournant avec palier intermédiaire

• 34 escaliers demi-étage, droits

• 17 éléments de palier

• 198 m² d’éléments de parapet
